产品介绍

Cerebus™多通道信息采集系统配置灵活、操作便利，适用于动物神经生理学多种实验。Cerebus™的神经信号处理器可以实时地采集、处理、加工和分析动作电位、场电位等生理信号以及相关的实验事件信息。

神经信号处理器：能够实时处理多达128通道、16个附加模拟通道和16位数字输入(TTL, strobed-word)编码的实验事件（同步多台处理器可同时处理更多通道）。

128通道前置放大器: 对记录的信号进行放大，滤波和模数转换之后，通过光纤进行数据传输。

应用

Cerebus™ System系统可以用于在体（鸟类，啮齿类，猫科动物和灵长类）以及离体（培养细胞，脑片）的记录实验，适用如下研究领域：

»       感觉处理

»       运动控制

»       注意力、认知和决策

»       学习和记忆

»       毒理和药理研究

»       癫痫

»       帕金森症

»       神经修复

»       脑机接口

»       神经电刺激疗法

产品特征

硬件特征

»       超紧凑设计

»       光纤维传输，去除噪声影响

»       不同通道系统配置: 8, 16, 32, 64, 96, 12, 256或512通道

»       高解析度信号记录 (30KHz采样率, 16bit精度)

»       可同时兼容低阻抗和高阻抗电极

»       电极阻抗和串扰测试

»       灵活的输入/输出接口用以和行为、刺激以及视频系统同步

»       多电脑并行控制和操作

软件特征

»       用户可定义的数字滤波器，每个通道可独立设置

»       同一通道可记录三导不同滤波和采样率设置信号

»       实时的2D/3D动作电位甄选（支持Tetrodes）

»       双通道数字滤波器（可同时显示时域和频域信号）

»       用户可自由定义模拟输出的波形

»       数字去除线噪和磁噪

»       提供和NeuroExplorer, Spike2, MATLAB, C/C++以及其他第三方软件的在线和离线数据接口

»       MATLAB和C++的在线和离线开发工具包

»       离线动作电位甄选软件

技术规格

Cerebus前端放大器/模数转换

通道数量: 6到512 (32通道为一个模块)

差动配置: 每个输入的放大都是以每个模块(32 个电极为一个模块)上的参考电极为参考

交流输入范围: ± 64mV

模数转换精度: 30kHz, 16-bit resolution at .25μV/bit

共模抑制范围: 地线和输入线之间，±5.0V

共模抑制比: >100 dB at 50/60 Hz

高通滤波: 1阶滤波 0.01Hz, 0.3 Hz (用户可选)

低通滤波: 3阶巴特沃斯滤波 7.5kHz，10kHz （用户可选）

放大器增益: 可选20x或200x，用于1x或20x增益headstage

电刺激快速恢复: 支持

输入参考噪音: <3.0μVrms(14μVp-p全带宽模式)

输入阻抗: >1012 Ω || 3 pF

输入偏置电流: ±5.0pA一般情况, 最大±20p

通道串扰: 所有的通道之间<1LSB

输入最高电压: 地线和输入线之间，±5.0V

输入接口: 每个模块为34针2mm的插头

接地口: 4.4香蕉插座/接线柱

输出接口: MTRJ数字光纤端口

Headstge电源输出: ±5.0V, 最大150mA为外接headstage供电

电源: 五通道外置供电模块提供120VAC/60Hz 或 220VAC/50Hz

尺寸: 186 mm (长) x 42 mm (宽) x 110 mm (高)

重量: 600 g

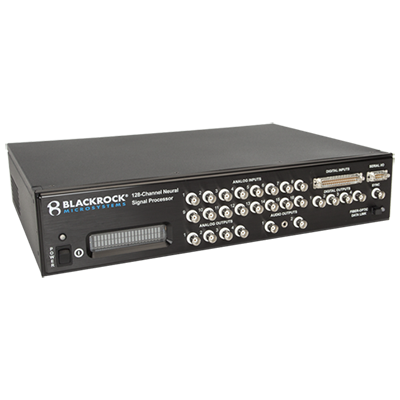

神经信号处理器

数字信号处理器: 自适噪音消除,4阶高通和低通滤波器,每通道分别数字滤波可以同时记录和处理144通道的场电位和spike 信号

前端输入接口: MTRJ数字光纤

实验模拟输入: 16个（可扩展至512个）±5.0V输入接口用于实验或神经 信号的输出（BNC）

实验模拟输出: 四个±5.0V输入接口（BNC）加两个线性音频BNC输出接口

TTL和数字信号输入: 一个16比特的数字信号控制接口 (DB-37)，可提供独立式或字节式的外部事件触发模式

实验数字信号输出: 4个单比特数字输出(BNC),同步的 TTL输出(BNC)

实验串行输入/输出: RS 232端口 (DB-9M), 115kbps

系统延迟: <2ms

PC主机接口: 千兆以太网卡接口

输入电源: 三相电脑电源 (110-240 VAC, 50-60 Hz)

尺寸: 425 mm (长) x 325 mm (宽) x 88 mm (高)

重量: 6.8 kg

安置方式: 桌面放置或固定于19英寸实验室机柜架

安装时间: 约5分钟

A.电极阵列

B.CerePlex™ M

C.犹他电极

D.CerePlex™ E

E.Digital Hub

F.Cerebus 软件包

G.MATLAB数据处理开发包
